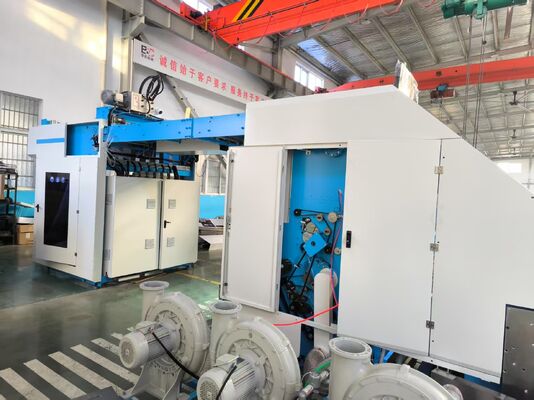

Máquina laminadora de hoja a hoja con control servo para laminar papel corrugado de 5 capas y múltiples tipos de laminación

• Laminados combinaciones de dos cartones corrugados y cualquier hoja superior para producir productos de 2 capas, 3 capas, 4 capas, 5 capas, 7 capas
• Maneja varios tipos de laminación: corrugado + corrugado + cartón, corrugado + cartón, cartón + cartón gris + cartón, etc.
• Detección automática de papel con tecnología de corrección servo para una alineación precisa del papel superior e inferior
• Sistema de control de servomotor importado con cinta de succión Japan NITTA y alimentación de borde de ataque
• El estante multifuncional acomoda materiales corrugados curvos
• Rodillo de pegamento de acero inoxidable de 160 mm con rectificado anilox fino para un recubrimiento uniforme
• Plataforma elevadora de doble uso con estructura de pre-apilador
• Rodillos recubiertos de polietileno para liberación automática de pegamento
• El sistema de pegamento circulante reduce el desperdicio y estabiliza la adhesión
• Ajuste de máquina con un solo toque mediante la entrada del tamaño del papel
• Sistema de monitoreo de video integrado

• Sistema avanzado de control de transmisión con ajuste automático del tamaño del papel
• Encuentro computarizado de alta velocidad (hasta 12,000 piezas/hora)
• Cabezal de suministro de aire tipo Chuanliu con múltiples juegos de boquillas
• Sistema de bloque Feida para manipulación de cartón de pila baja
• Múltiples ojos eléctricos para una alineación precisa del papel
• Control electrónico de función completa con monitoreo HMI y PLC
• Reposición automática de pegamento con sistema de reciclaje

Pantalla de detalles

1. Control de pantalla táctil

Simplemente configure en la pantalla táctil, el tamaño se ajustará automáticamente.


Con sistema de calibre lateral. Haga que la precisión de laminación sea mayor. Y con dos servos Yaskawa para mantener la alta precisión de laminación.

4. Configuración eléctrica.

Principalmente usandosistema eléctricoexportado

1. para garantizar la estabilidad de la máquina, alta eficiencia y baja falla. Usando la combinación de interfaz hombre-máquina y PLC, muestra toda la información en la pantalla.
2. La máquina está equipada con 13 servomotores, logrando un control servo completo.
3. El PLC exportado en Alemania garantiza estabilidad y durabilidad.

1. 5. Control de monitoreo de video de 4 cámaras y rodillos de autolimpieza.
2. Utilizando cuatro cámaras de alta definición, el estado operativo de la máquina se monitorea constantemente. Los rodillos de presión están hechos de materiales especiales para evitar la operación riesgosa de frotamiento manual.
3. El diámetro del tambor del rodillo de presión es de 150 mm.

Se instala un mango de control remoto al lado del rodillo.

1. 6. Alimentador sin eje. Puede alimentar el papel de manera más estable.Equipado con alimentador servode alta velocidad, La parte delantera y trasera delalimentadorson controladas por el servomotor.Después de ingresar el tamaño del papel, se posicionará automáticamente. El levantamiento de papel y elchupador de avancepueden ajustarse libremente para garantizar que, ya sea papel grueso o delgado, se pueda entregar de forma rápida y fluida.2. Bomba de vacíoBecker 3. Equipado con un sistema de detección de doble hoja.

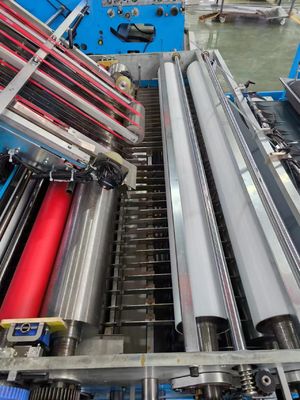

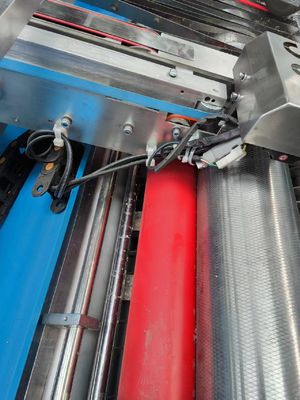

   7. Rodillo de pegamento anilox de acero inoxidable (pegamento uniforme)

Equipado con sensores y servomotor,controla las hojas superiores para realizar una acción de compensación independiente para garantizar alta precisión.Utilice un sistema de pegamento circulante para reducir la pérdida de pegamento y estabilizar el efecto de adhesión del pegamento.
El dispositivo único de retención de adhesivo permite la circulación del pegamento o permite que se cierre completamente sin circulación. Se pueden usar diferentes tipos de pegamento y las opciones de selección son más amplias.

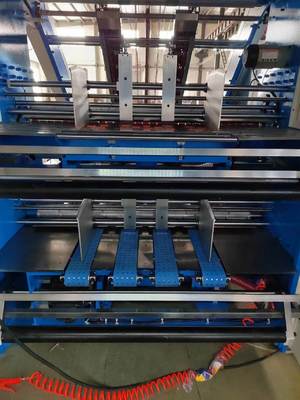

8. Sistema de pre-apilado.

1. Pre-apila el papel bajo la condición de no parar, mejora la eficiencia.El ancho delpre-apilador es controlado por el motor, el tamaño del papel se posiciona automáticamente.La plataforma elevadora de doble uso, podemos usar la estructura de pre-apilador para empujar el pre-apilado de papel a la plataforma.
2. También podemos empujar la pila de papel directamente a la plataforma. Y la plataforma se puede ajustar según la situación real de la pila de papel.La plataforma del segundo piso puede moverse automáticamente hacia la izquierda y hacia la derecha.9. Sistema de lubricación automática y ventilador de succión grande.Lubrique el rodamiento regularmente para prolongar la vida útil del rodamiento y ahorrar costos.
3. Los ventiladores de alto flujo se pueden controlar más fácilmente para materiales corrugados que han sufrido deformaciones.

Ajuste de presión del rodillo por servo y sistema de medición de espesor

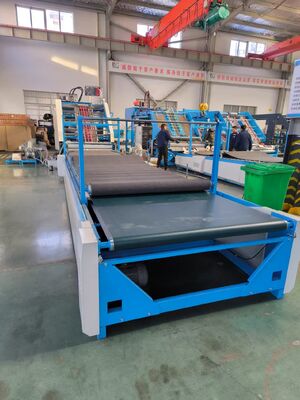

1. El sistema adopta un sistema de control separado para el motor de encolado y el motor principal. Cuando el motor principal se detiene, el motor del rodillo de pegamento funciona a baja velocidad, lo que no solo ahorra electricidad sino que también evita el desbordamiento de pegamento. Equipado con un sistema de ajuste totalmente inteligente, puede ajustar inteligentemente el tamaño del papel. Implementa la operación de cambio rápido de pedidosSistema automático de detección de espesor para las cubiertas de papel,No es necesario medir manualmente el espesor. 11. Sistema de transportador de presión.

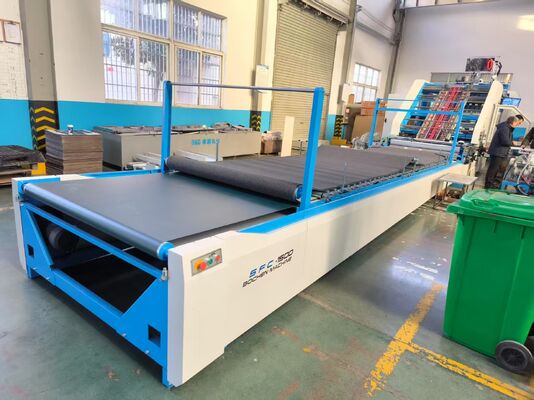

2. Transportador de presión de 8 metros de largo, hace que los productos terminados se sequen más rápido y mantengan una buena calidad de los productos. Y el lado inferior con rodillo móvil, fácil de mover. Es más conveniente de operar.
