GFS1500 Máquina laminadora de flauta de alta velocidad para laminación corrugada

Máquina laminadora de flauta de alta velocidad con ajuste de un clic y memoria de pedido GFS1500 para laminación de cartón corrugado

Características de rendimiento:

● Sistema de alimentación de borde de ataque. Estructura sin presión de alimentación, no daña el cartón corrugado y mejora la resistencia a la presión del cartón corrugado.

● Adopta un sistema de alineación de la hoja superior para garantizar una alta precisión. El modo de alimentación se puede elegir superposición de hojas o tipo de hoja de separación.

● El diseño digital realiza el ajuste automático del volumen de pegamento. Ajuste automático del espacio del rodillo encolador (automáticamente según el grosor de la hoja inferior).

● El diseño del rodillo anilox de acero inoxidable grande (160 mm de diámetro) es estable y de alta eficiencia, recubre uniformemente y ahorra volumen de pegamento.

● Detección automática de papel superior e inferior, tecnología de corrección servo automática. Haga que el papel superior rastree y se ajuste automáticamente al papel inferior, y la precisión es alta.

● La plataforma elevadora de doble uso, podemos usar la estructura de pre-apilador para empujar la pre-pila de papel a la plataforma. También podemos empujar la pila de papel directamente a la plataforma.

● El bastidor multifuncional del papel inferior es adecuado para cartón corrugado curvo.

● Use un sistema de pegamento circulante para reducir la pérdida de pegamento y estabilizar el efecto de adhesión del pegamento.

● Ajuste de un clic de toda la máquina (solo ingrese el tamaño del papel).

● Función de memoria de pedido, un clic para transferir el pedido anterior, conveniente y rápido.

● Monitoreo de video.

Parámetros:

Características estructurales:
◆ Adopta el sistema de control de transmisión líder en el mundo, solo necesita ingresar el tamaño del papel para el ajuste automático del sistema.

◆ Ajuste computarizado de alta velocidad, hasta 18,000 piezas por hora.

◆ Cabezal de suministro de aire tipo Chuanliu, con cuatro juegos de boquillas delanteras y cuatro juegos de boquillas de succión.

◆ Feida Block adopta cartón de pila baja, que puede ajustar el papel a la plataforma, y ​​puede instalar un pre-apilador asistido por rieles

◆ Use múltiples juegos de ojos eléctricos para conocer la posición de avance de la línea inferior y haga que el servomotor en ambos lados del papel de la cara gire de forma independiente para compensar la alineación del papel superior e inferior, lo cual es preciso y suave.

◆ Sistema de control electrónico de función completa, que utiliza la interfaz hombre-máquina y la pantalla del modelo de programa PLC, puede detectar automáticamente las condiciones de funcionamiento y los registros de trabajo.

◆ El sistema de reabastecimiento automático de pegamento puede compensar automáticamente el pegamento perdido y cooperar con el reciclaje de pegamento.



INTRODUCCIÓN DE LA SUCURSAL:
1. ALIMENTACIÓN DE PAPEL INFERIOR

Use un sistema de control eléctrico de servomotor importado, con succión NITTA de Japón
correa para hacer inversor de potencia de succión, y correa limpiada por rodillo de agua; Patentado
tecnología para asegurar que el cartón corrugado y el cartón salgan sin problemas y con una operación simple.

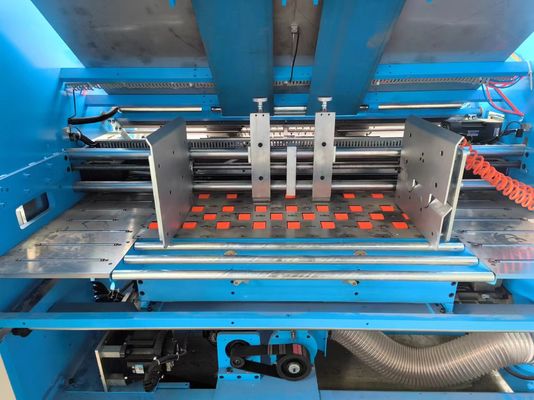

2. MECANISMO DE ALIMENTACIÓN DE HOJA SUPERIOR

Tanto el levantamiento de papel como la boquilla de alimentación del alimentador automático de alta velocidad dedicado se pueden ajustar libremente para adaptarse tanto al papel fino como al grueso. Junto con la bomba Becker. Asegure que el papel de alimentación superior funcione de forma rápida y sin problemas.

3. SISTEMA ELÉCTRICO

Diseñado de acuerdo con el requisito CE europeo, asegura la estabilidad de la máquina, la alta eficiencia y la baja falla. Usando la combinación de interfaz hombre-máquina y PLC, muestre toda la información, como advertencia, detección de errores, fallas y velocidad de funcionamiento, etc. en la pantalla de un vistazo.

4. PARTE DE PRE-APILADO

El sistema de pre-pila con función preestablecida se puede configurar como tamaño de papel a través de la pantalla táctil y orientado automáticamente para reducir el tiempo de configuración de manera eficiente.

5. TRANSMISIÓN

La correa síncrona Gates junto con el rodamiento SKF como transmisión principal se adopta para garantizar la estabilidad. Tanto los rodillos de presión, el rodillo amortiguador y el valor de pegamento se pueden ajustar fácilmente con la manija con un codificador mecánico.

6.Sistema de posicionamiento izquierda-derecha

7. SISTEMA DE POSICIONAMIENTO Y RODILLO DE PEGAMENTO

El uso de múltiples juegos de sensores fotoeléctricos en la posición relativa de las hojas inferiores,
controle las hojas superiores en ambos lados del servomotor para realizar una acción de compensación independiente, de modo que el posicionamiento preciso del papel superior y el papel inferior.
Rodillo de acero inoxidable, nunca se oxida, después de una molienda estrecha,
garantiza la cantidad mínima de pegamento recubierto uniformemente.
El rodillo inferior se limpia con un rodillo de agua.

8. SISTEMA DE OPERACIÓN DE PANTALLA TÁCTIL

Adopta el control centralizado de la pantalla táctil, realiza el diálogo hombre-máquina con la interfaz hombre-máquina de alta resolución y realiza el monitoreo dinámico en tiempo real de la operación y la falla, lo que hace que sea más conveniente ajustar y solucionar problemas.

9. SISTEMA DE SUCCIÓN GRANDE PARA PAPEL INFERIOR

Este sistema es opcional, si sus productos con cartón, cartón corrugado y 3 o 5 capas. puede elegir este sistema.

10. SISTEMA DE LUBRICACIÓN AUTOMÁTICA

Lubrique el cojinete regularmente para prolongar la vida útil del cojinete

11. ALIMENTADOR SERVO SIN EJE(OPCIONAL)

Este sistema es opcional, más adecuado para hojas superiores de tamaño largo.

12. MONITORIZACIÓN DE VÍDEO (OPCIONAL)

Esta opción puede monitorear el funcionamiento de la máquina, el operador no necesita caminar alrededor de la máquina con frecuencia.

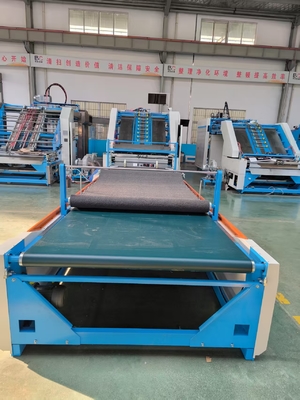

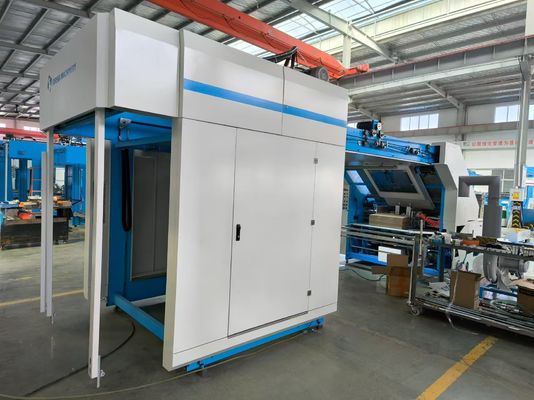

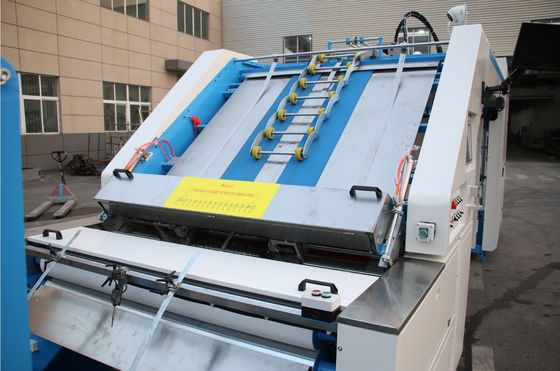

Imagen de la máquina
