Máquina de laminado de papel ondulado de 5 capas con servocontrol

    Máquina laminadora de flauta de 5 capas de alta precisión de hoja a hoja para papel corrugado con control y corrección servo automático

Características de rendimiento

● Esta máquina puede laminar la combinación de dos cartones corrugados y cualquier tipo de hoja superior. Puede producir cartón de dos capas (cartón + cartón), 3 capas, 4 capas, 5 capas, 7 capas y otros productos.

● Tipo de laminación: corrugado + corrugado + cartón, corrugado + corrugado, corrugado + cartón, cartón + cartón, cartón + cartón gris + cartón, etc.

● Detección automática de papel superior e inferior, tecnología de corrección servo automática. Haga que el papel superior rastree y se ajuste automáticamente al papel inferior, y la precisión es alta.

● La parte de alimentación de papel inferior utiliza un sistema de control de servomotor importado, con correa de succión NITTA de Japón y junto con el sistema de alimentación de borde de ataque.


● El bastidor multifuncional del papel inferior es adecuado para corrugados curvos.

● Rodillo de pegamento grande de acero inoxidable (160 mm) con rectificado fino de anilox para garantizar una aplicación uniforme del pegamento incluso con una cantidad mínima de pegamento.

● La plataforma elevadora de doble uso, podemos usar la estructura de pre-apilador para empujar la pre-pila de papel a la plataforma. También podemos empujar la pila de papel directamente a la plataforma.

● Materiales especiales de polietileno en la superficie del rodillo de recubrimiento y el rodillo de presión, el pegamento se desprende automáticamente, sin frotar.

● Utilice un sistema de pegamento circulante para reducir la pérdida de pegamento y estabilizar el efecto de adhesión del pegamento.

● Ajuste con un solo clic de toda la máquina (solo ingrese el tamaño del papel).

● Monitoreo de video.

Parámetros:




Características estructurales:
◆ Adopta el sistema de control de transmisión líder en el mundo, solo necesita ingresar el tamaño del papel para el ajuste automático del sistema.

◆ Ajuste computarizado de alta velocidad, hasta 12,000 piezas por hora.

◆ Cabezal de suministro de aire tipo Chuanliu, con cuatro juegos de boquillas delanteras y cuatro juegos de boquillas de succión.

◆ Feida Block adopta cartón de pila baja, que puede ajustar el papel a la plataforma, y ​​puede instalar un pre-apilador asistido por rieles

◆ Utilice múltiples juegos de ojos eléctricos para conocer la posición de avance de la línea inferior y haga que el servomotor en ambos lados del papel de la cara gire de forma independiente para compensar la alineación del papel superior e inferior, lo cual es preciso y suave.

◆ Sistema de control electrónico con todas las funciones, que utiliza la interfaz hombre-máquina y la visualización del modelo de programa PLC, puede detectar automáticamente las condiciones de funcionamiento y los registros de trabajo.

◆ El sistema de reabastecimiento automático de pegamento puede compensar automáticamente el pegamento perdido y cooperar con el reciclaje de pegamento.



INTRODUCCIÓN DE LA SUCURSAL:
1. ALIMENTACIÓN DE PAPEL INFERIOR


Utilice el sistema de alimentación de doble borde de ataque. Puede mantener la alimentación de papel inferior más suavemente. Y también puede alimentar cartón.


2. MECANISMO DE ALIMENTACIÓN DE HOJA SUPERIOR

Tanto el levantamiento de papel como la boquilla de alimentación del alimentador automático de alta velocidad dedicado se pueden ajustar libremente para adaptarse tanto al papel fino como al grueso. Junto con la bomba Becker. Asegure que el papel de alimentación superior funcione de forma rápida y sin problemas.


3. SISTEMA ELÉCTRICO

Diseñado de acuerdo con los requisitos CE europeos, garantiza la estabilidad de la máquina, la alta eficiencia y las bajas fallas. Usando la combinación de interfaz hombre-máquina y PLC, muestre toda la información, como advertencia, detección de errores, fallas y velocidad de funcionamiento, etc. en la pantalla de un vistazo.


4. PARTE DE PRE-PILA

El sistema de pre-pila con función preestablecida se puede configurar como tamaño de papel a través de la pantalla táctil y orientarse automáticamente para reducir el tiempo de configuración de manera eficiente.



5. TRANSMISIÓN

La correa sincronizada Gates junto con el rodamiento SKF como transmisión principal se adopta para garantizar la estabilidad. Tanto los rodillos de presión, el rodillo amortiguador y el valor de pegamento se pueden ajustar fácilmente mediante una manija con un codificador mecánico.

6.Sistema de posicionamiento izquierda-derecha

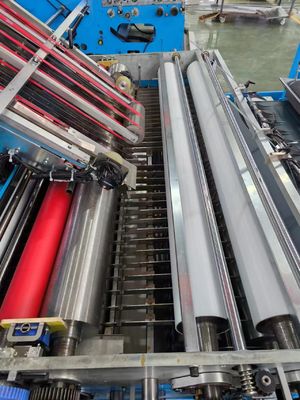

7. SISTEMA DE POSICIONAMIENTO Y RODILLO DE PEGAMENTO


El uso de múltiples juegos de sensores fotoeléctricos en la posición relativa de las hojas inferiores,
controla las hojas superiores en ambos lados del servomotor para realizar una acción de compensación independiente, de modo que el posicionamiento preciso del papel superior y el papel inferior.
Rodillo de acero inoxidable, nunca se oxida, después de un rectificado estrecho,
garantiza la cantidad mínima de pegamento recubierto de manera uniforme.
El rodillo inferior se limpia con un rodillo de agua.


8. SISTEMA DE OPERACIÓN DE PANTALLA TÁCTIL


Adopta el control centralizado de la pantalla táctil, realiza el diálogo hombre-máquina con la interfaz hombre-máquina de alta resolución y realiza el monitoreo dinámico en tiempo real de la operación y las fallas, lo que hace que sea más conveniente ajustar y solucionar problemas



9. SISTEMA DE ALIMENTACIÓN DE BORDE DE ATAQUE (OPCIONAL)


Este sistema es opcional, más adecuado para hojas inferiores de gran tamaño y gruesas.


10. ALIMENTADOR SERVO SIN EJE(OPCIONAL)


Este sistema es opcional, más adecuado para hojas superiores de gran tamaño.

11. SISTEMA DE SUCCIÓN GRANDE PARA PAPEL INFERIOR(OPCIONAL)


Este sistema es opcional, si sus productos son con cartón, cartón corrugado y 3 o 5 capas. puede elegir este sistema.


12. SISTEMA DE LUBRICACIÓN AUTOMÁTICA (OPCIONAL)


Lubrique el cojinete regularmente para prolongar la vida útil del cojinete


13. MONITORIZACIÓN DE VÍDEO (OPCIONAL)


Esta opción puede monitorear el funcionamiento de la máquina, el operador no necesita caminar alrededor de la máquina con frecuencia.

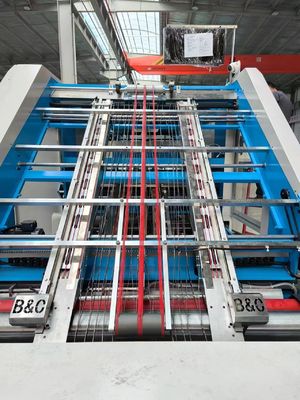

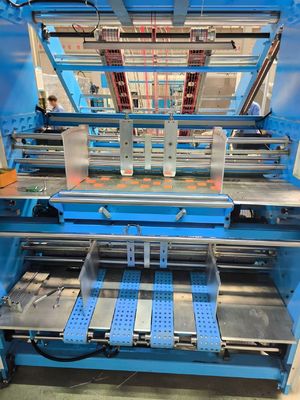

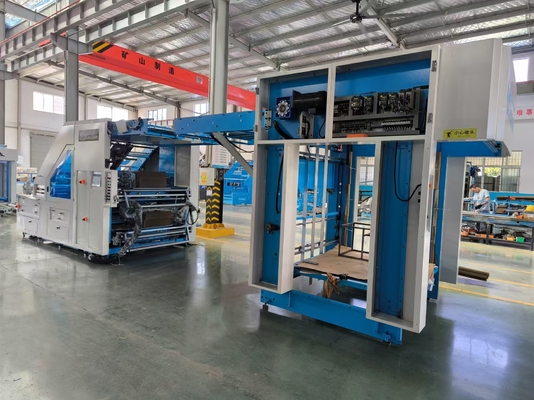

Imagen de la máquina
