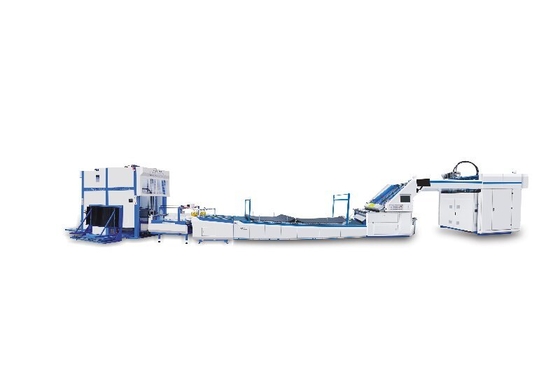

Laminadora de cartón de alta velocidad GFHD 1500 200 m/min

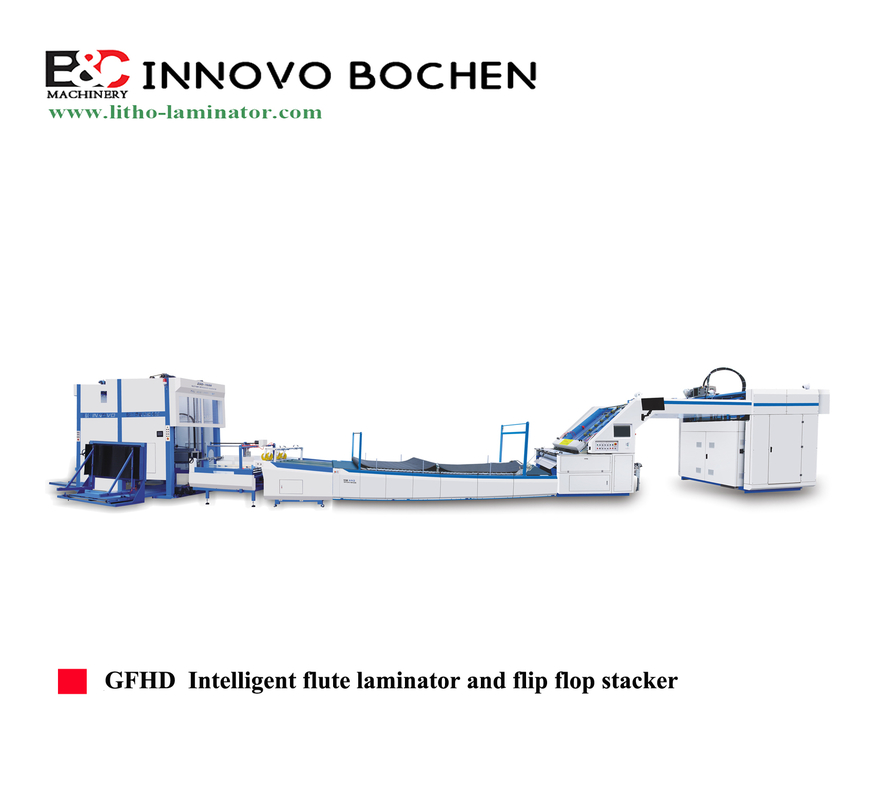

Laminadora de flauta inteligente y apilador volteador GFHD















GFH Máquina laminadora de flauta automática de alta velocidad





Descripción general de la máquina:

GFH es la última generación de laminadora de flauta automática de alta velocidad desarrollada por nuestra empresa. El papel superior de esta máquina adopta la alimentación superpuesta, el principio de la impresora offset, y el tope lateral del papel superior adopta el tope lateral de movimiento y el principio de seguimiento y corrección de la superficie del papel servo. Y el papel inferior utiliza dos sistemas de borde de ataque, sin rodillos de presión, utiliza succión de alto flujo para alimentar el papel, sin presión sobre el papel. Puede hacer lo mejor para mantener el tipo original de la placa. Puede detectar automáticamente la altura del papel corrugado, ajustar automáticamente el espacio entre los rodillos, ajustar automáticamente la cantidad de pegamento, y el rodillo de laminación no necesita ser fregado. La velocidad máxima de laminación puede alcanzar los 200 metros/minuto (24.000 hojas/hora). Alta velocidad, alta eficiencia y alta precisión son su elección ideal.

Características de rendimiento:

1. Alimentación superpuesta de la hoja superior + corrección sin parada, alta velocidad sin perder precisión. La velocidad puede alcanzar los 180 metros/min.

2. Sistema de alimentación de borde de ataque de la hoja inferior y alimentación por adsorción por succión de alto flujo. El papel inferior entra directamente en el rodillo de pegamento (sin presión por rodillo, no destruirá la rigidez del papel corrugado), asegurando la resistencia a la presión del papel corrugado y reduciendo la cantidad de pegamento en un 30%, lo que no solo ahorra dinero, sino que también soluciona el fenómeno del exceso de goma.

3. El rodillo de presión frontal está hecho de nuevo material de polifluoroetileno, que es libre de lavar, y luego reduce la fuerza laboral del operador.

4. Toda la máquina no tiene manija, ajuste eléctrico, detección automática de espesor, lo que reduce la fuerza del trabajo de un solo pedido y aumenta el tiempo de trabajo efectivo.

5. Debido a que la máquina utiliza alimentación superpuesta, sin corrección de huecos sin parada, por lo que la producción por unidad de tiempo aumentó en un 50%, lo que redujo en gran medida el consumo de energía por unidad de tiempo, y realmente está aumentando la producción y ahorrando energía.

6. Adopta el sistema de alineación de la hoja superior para garantizar una alta precisión. El modo de alimentación puede ser de tipo hoja superpuesta o hoja separada.

7. El diseño digital realiza el ajuste automático del volumen de pegamento. Ajuste automático del espacio del rodillo de encolado (automáticamente según el grosor de la hoja inferior).

8. El diseño del rodillo anilox de acero inoxidable grande (160 mm de diámetro) es estable y de alta eficiencia, recubre uniformemente y ahorra volumen de pegamento.

9. Detección automática de papel superior e inferior, tecnología de corrección servo automática. Haga que el papel superior rastree y se ajuste automáticamente al papel inferior, y la precisión es alta.

10. La plataforma elevadora de doble uso, podemos usar la estructura de pre-apilador para empujar la pre-pila de papel en la plataforma. También podemos empujar la pila de papel directamente en la plataforma.

11. El bastidor multifuncional del papel inferior es adecuado para corrugados curvos.

12. Utilice un sistema de pegamento circulante para reducir la pérdida de pegamento y estabilizar el efecto de adhesión del pegamento.

13. Ajuste con un solo clic de toda la máquina (solo ingrese el tamaño del papel).

14. Función de memoria de pedidos, un clic para transferir el pedido anterior, conveniente y rápido.

15. Monitoreo de video.

16. Un total de 9 servos.









ESPECIFICACIÓN:

MODELO	GFH-1500	GFH-1700	GFH-1900	GFH-2200
Hoja máx.	1500×1500mm	1700×1700mm	1900×1900mm	2200*2100mm
Hoja mín.	360×380mm	360×400mm	500×500mm	500*500mm
Grosor del papel superior	120-800g	120-800g	120-800g	120-800g
Velocidad máx.	200m/min	200m/min	200m/min	200m/min
Precisión	±0.8-1mm	±0.8-1mm	±0.8-1mm	±0.8-1mm
Potencia	22KW	25KW	27KW	30KW
Grosor del papel inferior	≤10mm (cartón corrugado A-F) ≥400g cartón	≤10mm (cartón corrugado A-F) ≥400g cartón	≤10mm (cartón corrugado A-F) ≥400g cartón	≤10mm (cartón corrugado A-F) ≥400g cartón
Consumo de pegamento	Flauta B: 15g/㎡ Flauta E: 20g/㎡

INTRODUCCIÓN DE LA SUCURSAL:
1. ALIMENTACIÓN DE PAPEL INFERIOR

Sistema de alimentación de borde de ataque. La estructura sin presión de alimentación no daña el corrugado y mejora la resistencia a la presión del corrugado. Las ruedas utilizan un rodamiento unidireccional (reduce el desgaste de las ruedas de goma). Las ruedas de goma anchas aseguran que las corrugaciones E, F y G no se deformen. También puede funcionar con más de 400 gsm de cartón o cartón gris.

2. MECANISMO DE ALIMENTACIÓN DE LA HOJA SUPERIOR

Equipado con alimentador sin eje de alta velocidad y junto con la bomba de vacío Becker. La parte delantera y trasera del alimentador están controladas por el servomotor. Después de ingresar el tamaño del papel, se posicionará automáticamente. El modo de alimentación puede elegir el tipo de hoja superpuesta o hoja separada. Adopta el sistema de alineación de la hoja superior para garantizar una alta precisión.

3.SISTEMA ELÉCTRICO

Utilizando principalmente el sistema eléctrico Siemens para garantizar la estabilidad de la máquina, la alta eficiencia y las bajas fallas. Utilizando la interfaz hombre-máquina y la combinación PLC, muestra toda la información en la pantalla.

Función de memoria de pedidos, un clic para transferir el pedido anterior, conveniente y rápido.









4. PARTE DE PRE-APILADO

Pre-apilar la pila de papel en condiciones de no parada, mejorar la eficiencia.
El ancho del pre-apilador está controlado por el motor, el tamaño del papel se posiciona automáticamente. La plataforma elevadora de doble uso, podemos usar la estructura de pre-apilador para empujar la pre-pila de papel en la plataforma. También podemos empujar la pila de papel directamente en la plataforma. Y la plataforma se puede ajustar en función de la situación real de la pila de papel.





5. SISTEMA DE POSICIONAMIENTO Y RODILLO DE PEGAMENTO



Equipado con sensores y servomotor, controle las hojas superiores para realizar una acción de compensación independiente para asegurar una alta precisión. El diseño del rodillo anilox de acero inoxidable grande (160 mm de diámetro) es estable y de alta eficiencia, recubre uniformemente y ahorra pegamento.

El diseño digital realiza el ajuste automático del volumen de pegamento. Ajuste automático del espacio del rodillo de encolado (automáticamente según el grosor de la hoja inferior).



6. SISTEMA DE LUBRICACIÓN AUTOMÁTICA





Lubrique el rodamiento regularmente para prolongar la vida útil del rodamiento y ahorrar costos.







7. Sistema de alimentación de la hoja superior con correa grande.







Alimentación de hojas superpuestas, la velocidad es más rápida y funciona de manera más constante. y más adecuado para papel fino. No se atasca al correr.

• Nuevo diseño del rodillo de presión.





Nuevo material de polifluoroetileno para el rodillo de presión, que es libre de lavar y fregar, y luego reduce la fuerza laboral del operador.



• Sistema de medición



Adopte un dispositivo de medición de espesor de alta precisión con un servomotor. Toda la presión del rodillo se ajustará automáticamente.







• Sin sistema de presión



Sin rodillo de presión, utilice un sistema de succión de alto flujo, puede mantener la rigidez original de la placa. Proteja mejor la placa.



• Sistema de corrección del puente de la hoja superior.

.

Este sistema es para la alimentación de la hoja superior en la parte del puente, puede alinear la hoja superior. Para fortalecer la precisión del papel.

• Unidad de elevación hidráulica.



Adopte el sistema de elevación hidráulica. Cuando presione el botón, se levantará. Es conveniente lavar el rodillo de pegamento.



• Control separado del rodillo de pegamento.



Utilice un motor separado para controlar el rodillo de pegamento, cuando la máquina necesite detenerse, el rodillo de pegamento no se detendrá. Puede mantener bien el pegamento, no desbordarse. Luego, para ahorrar pegamento.



• Sistema de gestión de pedidos



Función de memoria de pedidos. La máquina puede almacenar el registro de pedidos anterior. Cuando desee realizar el trabajo anterior. Simplemente active el pedido anterior, la máquina se ajustará a los datos de este pedido automáticamente.



• Sistema de detección de hojas dobles de papel superior



Este sistema puede detectar el papel superior cuando se ejecuta para evitar la alimentación de hojas dobles al mismo tiempo.



Lista de algunas piezas



Serial	Parte	País	Marca
1	Motor principal	Alemania	Siemens
2	Controlador de movimiento	China	Diseño propio de Innovo
3	Servo principal (Yaskawa con transformador)	Japón China	Yaskawa Verchi
4	PLC	Alemania	Siemens
5	Bomba de presión de vacío	Alemania	Becker
6	Convertidor de frecuencia	Alemania	Siemens
7	Servo de calibre frontal	Japón	Yaskawa
8	Codificador	Japón	Omron
9	Motor de prensa	Taiwán	CPG
10	Motor de modulación de ancho del motor principal	Taiwán	CPG
11	Motor de ancho de alimentación	Taiwán	CPG
12	Motor de alimentación	Taiwán	Liming
13	Reductor de velocidad de papel	Taiwán	Liming
14	Cadena	China	Opciones de Japón
15	Relé	Japón	Omron
16	Interruptor optoelectrónico	Taiwán	FOTEK
17	Relé de estado sólido	Taiwán	FOTEK
18	Interruptores de proximidad	Japón	Omron
19	Relé de nivel de agua	Taiwán	FOTEK
20	Contactor	Francia	Schneider
21	Guía lineal deslizante y riel de guía	Taiwán	HIWIN
22	Potenciómetro	Japón	TOCOS
23	Botón	Francia	Schneider
24	Resistencia de freno	Taiwán	TAYEE
25	Pantalla táctil	Taiwán	WEINVIEW
26	Interruptor de aire	Francia	Schneider
27	Termorrelé	Francia	Schneider
28	Sistema de alimentación de CC	Taiwán	Mingwei















Máquina volteadora de pilas ZSD

Introducción del producto

La máquina apiladora es un producto accesorio de la máquina laminadora de flauta, que comprende una mesa de papel lenta, una mesa de apilamiento de papel, una mesa giratoria y una mesa receptora de papel. En donde, el papel está conectado a la unidad de papel crepé a través de la mesa de alimentación lenta, y el papel se apila en una pila de papel y luego se envía a la mesa giratoria, y el mecanismo de giro de la pila de papel en la mesa giratoria se utiliza para girar la pila de papel una vez y girarla a la mesa giratoria.

La parte superior se alimenta al mecanismo de separación de papel mediante el mecanismo de transporte por correa y luego entra en la parte superior de la mesa receptora. Después de que se termina todo el papel, el papel se deja caer sobre el palet de la mesa receptora, logrando así el conteo, giro y apilamiento de papel totalmente automático. Tiene las ventajas de aplanar y pegar el papel y reducir en gran medida los requisitos de mano de obra y mejorar eficazmente la eficiencia de la entrega de papel, reduciendo la intensidad de la entrega manual.

Características de rendimiento
A. El palet se puede empujar a la máquina automáticamente.
B. Coincidencia con la máquina laminadora de flauta de velocidad de 12.000 piezas/h.
C. El modo de volteo se puede cambiar para evitar que el papel se curve.
D. Función de recogida sin parada para mejorar la eficiencia de la producción.
E. Reducir la mano de obra y reducir la intensidad de la mano de obra.
F. El papel se puede golpear ordenadamente y apilar en una pila.
G. La máquina puede coincidir con la máquina laminadora de flauta de diferentes fabricantes.
H. El papel puede salir por la parte trasera o lateral.
I. Ajuste con un solo clic (solo ingrese el tamaño del papel).
J. Monitoreo de video (opcional).
Parámetros:

Modelo	ZSD1500	ZSD 1700	ZSD 1900	ZSD 2200
Tamaño máximo del papel	1500*1500mm	1700*1700mm	1900*1900mm	2200*2100mm
Tamaño mínimo del papel	420*450mm	420*450mm	420*450mm	420*450mm
Velocidad	12000pcs/h
Potencia	8kw	10kw	16kw	16kw
Peso de la máquina	4000kg	4000kg	4500kg	4500kg
Voltaje	380VAC/3P	380VAC/3P	380VAC/3P	380VAC/3P
Dimensión	8100*2900*3150mm	8100*2900*3150mm	13800*2700*2950mm	13800*2900*2950mm





Introducción de la sucursal

1. Unidad separadora

Esta parte tiene una función de aceleración para separar rápidamente las hojas. Al mismo tiempo, los operadores pueden sacar los productos defectuosos.
2. Contar y apilar

Esta parte puede golpear el papel ordenadamente y enviarlo. La altura del apilador de papel se puede ajustar mediante la posición del sensor.

3. Dispositivo de giro

Esta parte puede enviar el papel a la mesa de entrega, y el funcionamiento de esta parte está controlado por un servomotor. Además, también podemos ajustar el modo de volteo en la pantalla.

4. Mesa de entrega

Esta parte puede golpear el papel ordenadamente y apilarlo en una pila de papel. Tiene una función de entrega sin parada.
5. Pantalla táctil

Podemos configurar el tamaño del papel aquí, la orientación se ajustará automáticamente.

Opciones:
1. Salida automática

Este dispositivo de rodillos de piso puede sacar automáticamente la pila de papel.





2. Cargador automático de bandejas



Este dispositivo empuja automáticamente la bandeja en la máquina para facilitar la operación.
