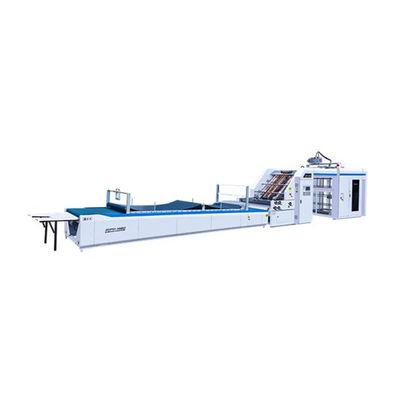

GFM-D Litho laminador laminador de flauta cartón ondulado
Características de rendimiento
● Laminados de cartón con cartón ondulado o de cartón con cartón.
● Detección automática del papel superior y inferior, tecnología de corrección automática de servo.
● La parte inferior de alimentación del papel utiliza el sistema de control del servomotor, con cinturón de succión NITTA de Japón y un gran soplador de aire para garantizar una alimentación suave de 2ply, 3ply, 4ply, 5ply y cartón.
● Adopta el sistema de servomotor que permite ajustar automáticamente el volumen del pegamento y la presión del rodillo.
● El bastidor multifuncional del papel de fondo es adecuado para el corrugado curvo.
● Rol de pegamento de acero inoxidable con rectificación fina de anilox para garantizar un recubrimiento uniforme de pegamento incluso con una cantidad mínima de pegamento.
● Dos juegos de rodillos a presión de limpieza libre (150 mm de diámetro) no tienen miedo de sumergir el pegamento y reducir la carga de trabajo.
● Utilice un sistema de pegamento circulante para reducir la pérdida de pegamento y estabilizar el efecto de adhesión del pegamento.
● Ajuste de toda la máquina con un solo clic (sólo ingrese el tamaño del papel).
● Monitoreo por video (opcional).
Parámetros:
| Modelo |
GFM1500D |
GFM1700D |
GFM1900D |
GFM2200D |
| Tamaño máximo |
1500*1500 mm |
Las medidas siguientes se aplicarán: |
Las medidas de ensayo se aplicarán en el caso de los vehículos de las categorías M1, M2 y M3. |
Las medidas de ensayo se aplicarán en el caso de los vehículos de las categorías M1, M2 y N3. |
| Tamaño mínimo |
360*380 mm |
360*400 mm |
500*500 mm |
500*500 mm |
| Papel superior |
120 a 800 g |
120 a 800 g |
120 a 800 g |
120 a 800 g |
| Papel de fondo |
≤ 10 mm de cartón corrugado ABCDEF ≥ 300 g de cartón |
≤ 10 mm de cartón corrugado ABCDEF ≥ 300 g de cartón |
≤ 10 mm de cartón corrugado ABCDEF ≥ 300 g de cartón |
≤ 10 mm de cartón corrugado ABCDEF ≥ 300 g de cartón |
| Velocidad máxima |
Se aplican las siguientes medidas: |
Se aplican las siguientes medidas: |
Se aplican las siguientes medidas: |
Se aplican las siguientes medidas: |
| El poder |
22 kW |
25 kW |
27KW |
30 kW |
| Precisión del palo |
± 1 mm |
± 1 mm |
± 1 mm |
± 1 mm |
INTRODUCCIÓN de la rama:
1. Alimentación de la hoja de fondo
Utilice el sistema de control de servomotores, con cinturón de succión NITTA de Japón y un gran soplador de aire para garantizar una alimentación fluida de 2ply, 3ply, 4ply, 5ply y cartón.La válvula de separación de aire del ventilador está controlada por un servomotorCuando se controla el volumen de aire, es más preciso garantizar la estabilidad y la suavidad de la hoja.
2Mecanismo de alimentación de la hoja superior
Equipado con un alimentador de alta velocidad, y junto con la bomba de vacío Becker. La parte delantera y trasera del alimentador son controlados por el motor. Después del tamaño del papel de entrada, se posicionará automáticamente.Tanto el levantamiento de papel como el aspirador de transmisión se pueden ajustar libremente para garantizar que el papel grueso o delgado se pueda entregar rápida y suavemente.
3. Sistema eléctrico
Utiliza principalmente el sistema eléctrico de Siemens para garantizar la estabilidad de la máquina, alta eficiencia y baja falla.Función de memoria de órdenes, un clic para transferir el pedido anterior, conveniente y rápido.
4. Sistema de transmisión
Las puertas de cinturón síncrono junto con el rodamiento SKF como transmisión principal se adoptan para garantizar la estabilidad..Mientras tanto, la máquina también equipa el mango con un codificador mecánico.
5. Sistema de posicionamiento y rodillo de pegamento
La fotocélula y el sistema de servo Yaskawa aseguran la precisión de la orientación de la parte superior y inferior del papel.Cota de forma uniforme y ahorra pegamento. Dos juegos de rodillos de presión de limpieza libre (150 mm de diámetro) no tienen miedo de sumergir el pegamento y reducir la carga de trabajo.
La cantidad de recubrimiento está controlada por un servomotor, más conveniente y preciso.
6. Parte previa a la adquisición
El tamaño del papel se posiciona automáticamente, el motor controla el ancho del pre-empilador.La plataforma de elevación de doble uso, podemos usar la estructura de pre-empilador para empujar la pila de papel en la plataforma. También podemos empujar la pila de papel directamente en la plataforma.Y la plataforma se puede ajustar en torno a la situación real de la pila de papel.
7. Sistema de lubricación automática
La bomba de lubricación automática para todos los rodamientos principales garantizan una gran resistencia de la máquina incluso en condiciones de trabajo de trabajo pesado.
Las opciones:
1. Sistema de alimentación de borde líder
La alimentación del borde de plomo asegura que el cartón ondulado grueso como 5 o 7 capas funcione sin problemas incluso bajo condiciones de curado.
2. Servoalimentador sin eje
El servoalimentador sin eje se utiliza para chapa extra larga con movimiento flexible.
3. SISTEMA de corrección de la parte superior del papel
Sistema de alineador de la hoja superior que puede mejorar la precisión lateral.
