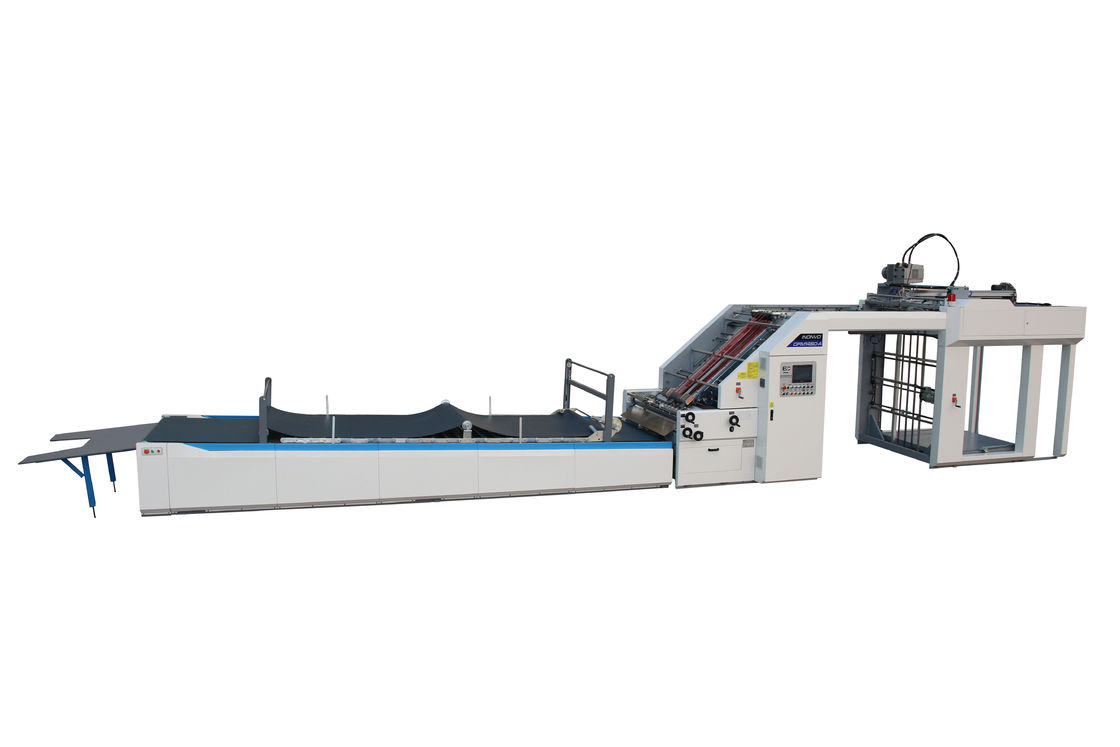

Máquina de laminado automático de flauta, máquina de laminado litónico, máquina de montaje GFM-1200

Máquina laminadora automática con flauta, máquina de montaje de litoláminación, máquina GFM-1200

1Descripción del producto

1.1 Función:

El papel puede ser laminado con cartón para aumentar la resistencia y el grosor del material o efectos especiales.carteleras y otros fines.

1.2 Estructura:

A. Alimentador de papel superior: puede enviar pilas de papel de 120-800 gramos desde arriba.

B. Alimentación inferior: puede enviar cartón de 0,5 a 10 mm desde abajo.

C. Mecanismo de pegado: el agua pegada puede aplicarse al papel alimentado.

D. Organización reguladora - Adapta los dos papeles de acuerdo con las tolerancias establecidas.

E. El transportador presurizador... presiona el papel adjunto y lo transporta a la sección de entrega.

1.3 Principios:

El papel superior es enviado por el alimentador de papel superior y enviado al detector de arranque del mecanismo de posicionamiento para su detección.después de que el papel inferior esté recubierto con pegamento en la rueda de pegamento, el papel superior y el papel inferior se transmiten respectivamente a los detectores de papel síncrono en ambos lados, después de la detección,el controlador calcula el valor de error del papel y el papel inferior, y el dispositivo de servocompensación en ambos lados del papel compensa el papel a una posición predeterminada para el empalme, y luego presiona el transportador.La máquina preme el papel y lo transporta a la máquina de entrega para recoger el producto terminado.

1.4 Materiales aplicables:

Papel de pegamento --- papel fino de 120 ~ 800 g/m, cartón.

Papel de fondo --- cartón de 0,5 a 10 m/m, cartón de una sola cara, papel ondulado de varias capas, cartón de perlas, cartón de panal de miel, cartón de espuma de poliestireno.

Se puede aplicar pegamento - resina, etc., valor de pH entre 6 ~ 8, al pegamento.

Características estructurales:

Adopta el sistema de control de transmisión líder en el mundo, sólo necesita introducir el sistema de ajuste automático de tamaño de papel.

Instalación computarizada de alta velocidad, hasta 150 m/min.

La cabeza de suministro de aire tipo Chuanliu, con cuatro juegos de boquillas delanteras y cuatro juegos de boquillas de succión.y puede instalar pre-agrupador asistido por pista Use varios conjuntos de ojos eléctricos para saber la posición avanzada de la línea inferior, y hacer que el servomotor en ambos lados del papel de cara gire independientemente para compensar la alineación superior e inferior del papel, que es precisa y suave.

El sistema de control electrónico de función completa, utilizando la interfaz hombre-máquina y la pantalla del modelo del programa PLC, puede detectar automáticamente las condiciones de funcionamiento y los registros de trabajo.

El sistema automático de reposición de pegamento puede compensar automáticamente la pérdida de pegamento y cooperar con el reciclaje del pegamento.

Especificación:

INTRODUCCIÓN de la sucursal:

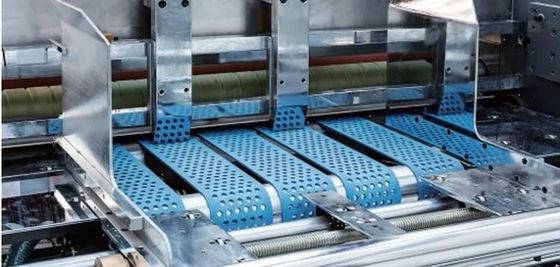

1. Alimentación con papel de fondo

Utilice el sistema de control eléctrico de servomotor importado, con succión de Japón NITTA
cinturón para hacer el inversor de potencia de succión, y cinturón limpio por rodillo de agua; patentado
tecnología para garantizar que el cartón y el cartón salgan sin problemas y con un funcionamiento simple.

2Mecanismo de alimentación de la hoja superior

Tanto la boquilla de elevación de papel como la de alimentación del alimentador automático dedicado a alta velocidad se pueden ajustar libremente para adaptarse tanto a papel delgado como grueso.Asegúrese de que el papel de alimentación superior funcione de forma rápida y sin problemas.

3. Sistema eléctrico

Diseñado de acuerdo con el requisito europeo CE, garantiza la estabilidad de la máquina, alta eficiencia y baja falla.como una advertencia, detección de errores, fallos y velocidad de operación, etc. en la pantalla a simple vista.

4. Parte previa a la adquisición

El sistema de pre-pillar con función preestablecida se puede configurar como tamaño de papel a través de la pantalla táctil y orientarse automáticamente para reducir el tiempo de configuración de manera eficiente.

4. Sistema de transmisión

Se adopta una correa síncrona de puertas junto con un rodamiento NSK o SKF como transmisión principal para garantizar la estabilidad.la presión de los rodillos puede ser controlada por el servomotor rápidamenteMientras tanto, la máquina también equipa la manija con un codificador mecánico.

6. Sistema de posicionamiento y rodillo de pegamento

El uso de varios conjuntos de sensor fotoeléctrico en la posición relativa de las hojas inferiores,
Control de las hojas superiores en ambos lados del servomotor para hacer una acción de compensación independiente, de modo que el posicionamiento preciso del papel superior y el papel inferior.
El rodillo de acero inoxidable, nunca oxida, después de una molienda estrecha, garantiza la cantidad mínima de pegamento revestido uniformemente.

7. Sistema de operación de pantalla táctil

Adopta el control centralizado de la pantalla táctil, realiza el diálogo hombre-máquina con la interfaz hombre-máquina de alta resolución,y realiza el monitoreo dinámico en tiempo real de la operación y falla, lo que hace más conveniente ajustar y solucionar problemas

8. Sistema de lubricación automática

Lubricar el rodamiento regularmente para prolongar la vida útil del rodamiento

El sistema de alimentación de punta (opcional)

Este sistema es opcional, más adecuado para hojas de fondo grandes y gruesas.

Sistema de succión grande para el papel de fondo(En el caso de las empresas de servicios de telecomunicaciones)

Este sistema es opcional, si sus productos con cartón, cartón ondulado, y 3 o 5 capas. puede elegir este sistema.

Lista de algunas partes
