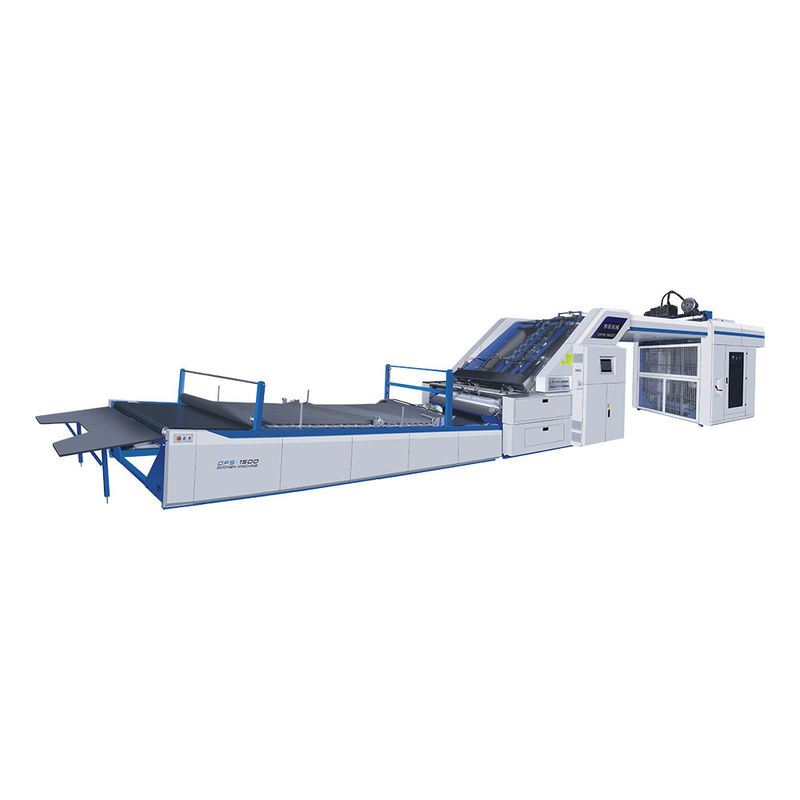

Máquina laminadora automática de flauta GFS1500A
Características de rendimiento
Función:
El papel puede ser laminado con cartón para aumentar la resistencia y el grosor del material o efectos especiales.carteleras y otros fines.
Principios:
El papel superior es enviado por el alimentador de papel superior y enviado al detector de arranque del mecanismo de posicionamiento para su detección.después de que el papel inferior esté recubierto con pegamento en la rueda de pegamento, el papel superior y el papel inferior se transmiten respectivamente a los detectores de papel síncrono en ambos lados, después de la detección,el controlador calcula el valor de error del papel y el papel inferior, y el dispositivo de servocompensación en ambos lados del papel compensa el papel a una posición predeterminada para el empalme, y luego presiona el transportador.La máquina preme el papel y lo transporta a la máquina de entrega para recoger el producto terminado.
Materiales aplicables:
Papel superior --- 120 ~ 800 g/m de papel
Papel de fondo--- ≤ 10 mm de cartón ondulado ABCDEF ≥ 300 gm
Pegamento - pegamento de almidón de maíz, pegamento blanco, etc., valor de pH entre 6 ~ 8
● Laminados de cartón con cartón ondulado o de cartón con cartón.
● Detección automática del papel superior y inferior, tecnología de corrección automática de servo.
● La parte inferior de alimentación del papel utiliza un sistema de control del servomotor, con cinturón de succión NITTA de Japón y un gran soplador de aire para garantizar una alimentación suave de 2ply, 3ply, 4ply, 5ply y cartón.
● Adopta el sistema de servomotor que permite ajustar automáticamente el volumen del pegamento y la presión del rodillo.
● El bastidor multifuncional del papel de fondo es adecuado para el corrugado curvo.
● Rol de pegamento de acero inoxidable con rectificación fina de anilox para garantizar un revestimiento uniforme de pegamento incluso con una cantidad mínima de pegamento.
● Dos juegos de rodillos de presión de limpieza libre (de 150 mm de diámetro) no tienen miedo de sumergir el pegamento y reducir la carga de trabajo.
● Utilice un sistema de pegamento circulante para reducir la pérdida de pegamento y estabilizar el efecto de adhesión del pegamento.
● Ajuste de toda la máquina con un solo clic (sólo ingrese el tamaño del papel).
Especificación:
| Modelo |
Se aplicarán las siguientes medidas: |
GFS1700A: el número de unidades |
Las condiciones de los requisitos de seguridad de los sistemas de seguridad de los vehículos |
| Tamaño máximo |
1500*1500 mm |
Las medidas siguientes se aplicarán: |
Las medidas de ensayo se aplicarán en el caso de los vehículos de las categorías M1, M2 y M3. |
| Tamaño mínimo |
450*450 mm |
450*450 mm |
450*450 mm |
| Papel superior |
120 a 800 g |
120 a 800 g |
120 a 800 g |
| Papel de fondo |
≤ 10 mm de cartón corrugado ABCDEF ≥ 300 g de cartón |
≤ 10 mm de cartón corrugado ABCDEF ≥ 300 g de cartón |
≤ 10 mm de cartón corrugado ABCDEF ≥ 300 g de cartón |
| Velocidad máxima |
150 m/min. |
150 m/min. |
150 m/min. |
| El poder |
22 kW |
25 kW |
27KW |
| Precisión del palo |
± 1,5 mm |
± 1,5 mm |
± 1,5 mm |
INTRODUCCIÓN de la sucursal:
1. Alimentación con papel de fondo
Utilice el sistema de control del servomotor, con cinturón de succión NITTA de Japón y un gran soplador de aire para garantizar una alimentación fluida de 2ply, 3ply, 4ply, 5ply y cartón.La válvula de separación de aire del ventilador está controlada por un servomotorCuando se controla el volumen de aire, es más preciso garantizar la estabilidad y la suavidad de la hoja.
2Mecanismo de alimentación de la hoja superior
Equipado con un alimentador de alta velocidad, y junto con la bomba de vacío Becker. La parte delantera y trasera del alimentador son controlados por el motor. Después del tamaño del papel de entrada, se posicionará automáticamente.Tanto el levantamiento de papel como el aspirador de transmisión se pueden ajustar libremente para garantizar que el papel grueso o delgado se pueda entregar rápida y suavemente.
3. Sistema eléctrico
Utilizando principalmente el sistema eléctrico de Siemens para garantizar la estabilidad de la máquina, alta eficiencia y baja falla.
4. Parte previa a la adquisición
El tamaño del papel se posiciona automáticamente, el motor controla el ancho del pre-empilador.La plataforma de elevación de doble uso, podemos usar la estructura de pre-empilador para empujar la pila de papel en la plataforma. También podemos empujar la pila de papel directamente en la plataforma.Y la plataforma se puede ajustar en torno a la situación real de la pila de papel.
5. Sistema de posicionamiento y rodillo de pegamento
La fotocélula y el sistema de servo Yaskawa aseguran la precisión de la orientación de la parte superior y inferior del papel.Cota de forma uniforme y ahorra pegamento. Dos juegos de rodillos de presión de limpieza libre (150 mm de diámetro) no tienen miedo de sumergir el pegamento y reducir la carga de trabajo.
La cantidad de recubrimiento está controlada por un servomotor, más conveniente y preciso.
