Datos del producto:
|
| Producción: | Tarjetas de 3 capas | Lamina: | cartón ondulado+hoja |
|---|---|---|---|
| Marca del producto: | Innovo B&C | Precisión: | 0.8 mm |
| El video: | Proveedor | ||
| Alta luz: | máquina automática del laminador de la flauta de 1700m m,Máquina laminadora automática de flautas de 3 capas,Laminador acanalado de la flauta de la caja del cartón |
||

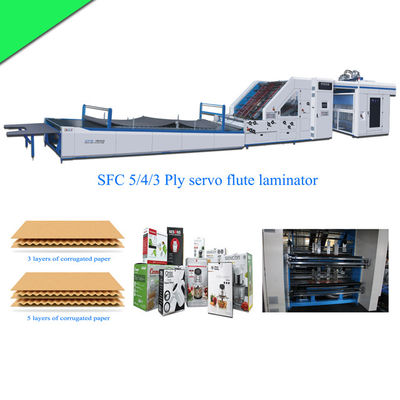

Máquina de fabricación de cajas de cartón SFC1700 Máquina laminadora automática de cajas de cartón corrugadas con flauta
1. Características de rendimiento
1Esta máquina puede laminar la combinación de dos tablas onduladas y cualquier tipo de hoja superior juntos. Puede producir tablas de dos capas (cartón + cartón), 3ply, 4ply, 5ply, 7ply y otros productos..
2Tipo de laminado: cartón + cartón + cartón, cartón + cartón, cartón + cartón, cartón + cartón, cartón + cartón gris + cartón, etc.
3. Detección automática de papel superior e inferior, tecnología de corrección automática de servo. Haga que el papel superior rastree y ajuste automáticamente el papel inferior, y la precisión sea alta.
4La parte inferior de alimentación del papel utiliza un sistema de control de servomotor importado, con correa de succión NITTA de Japón y junto con un sistema de alimentación de borde de plomo.
5El bastidor multifuncional del fondo del papel es adecuado para el corrugado curvo.
6Gran rodillo de pegamento de acero inoxidable (160 mm) con rectificación fina de anilox para garantizar un recubrimiento uniforme de pegamento incluso con una cantidad mínima de pegamento.
7La plataforma de elevación de doble uso, podemos usar la estructura pre-empiladora para empujar la pila de papel en la plataforma. También podemos empujar la pila de papel directamente en la plataforma.
8Los materiales especiales de polietileno en la superficie del rodillo de recubrimiento y el rodillo de presión, el pegamento se cae automáticamente, libre de lavar.
9. Utilice un sistema de pegamento circulante para reducir la pérdida de pegamento y estabilizar el efecto de adhesión del pegamento.
10. Ajuste de un solo clic de toda la máquina (sólo ingrese el tamaño del papel).
11- Monitoreo de video.
2. Parámetros:
| Modelo | SFC1500: las condiciones de los productos | SFC1700: las condiciones de los productos | SFC1900: Las condiciones de los productos | SFC2200: las condiciones de los productos |
| Tamaño máximo | 1500*1500 mm | Las medidas siguientes se aplicarán: | Las medidas de ensayo se aplicarán en el caso de los vehículos de las categorías M1, M2 y M3. | Las medidas de ensayo se aplicarán en el caso de los vehículos de las categorías M1, M2 y N3. |
| Tamaño mínimo | 360*380 mm | 360*400 mm | 500*500 mm | 500*500 mm |
| espesor de la hoja superior | 120-800 g/m2 | |||
| espesor de la lámina inferior | ≤ 10 mm | |||
| Velocidad de trabajo | 160 m/min. | |||
| El poder | 22 kW | 22 kW | 24kw | 24kw |
| Precisión del palo | ± 0,8 mm | |||
3. INTRODUCCIÓN de la rama:
1. Alimentación con papel de fondo
Las dos partes inferiores de alimentación adoptan alimentación de borde de plomo, las ruedas utilizan rodamientos unidireccionales (reducen el desgaste de las ruedas de goma).y G corrugado no se deforma.
Dos conjuntos de sistema de alimentación de borde de plomo, la succión es mayor, la estabilidad es mayor y el costo de uso es menor.
2. Sistema eléctrico
Utilizando principalmente el sistema eléctrico de Siemens para garantizar la estabilidad de la máquina, alta eficiencia y baja falla.
La máquina tiene 7-9 servomotores, usa el PLC de Siemens e inversor de frecuencia.
Utilizan principalmente rodamientos SKF y NSK.
3. Transmisión
Equipado con sensores y servomotor, control de las láminas superiores para hacer una acción de compensación independiente para asegurar una alta precisión.El diseño de los grandes rodillos de anilox de acero inoxidable (160 mm de diámetro) es estable y de alta eficiencia, revestir uniformemente y ahorrar volumen de pegamento.
Utilice un sistema de pegamento circulante para reducir la pérdida de pegamento y estabilizar el efecto de adhesión del pegamento.
7. ROLLER ANILOX y ROLLER de presión
El diámetro de los rodillos de anilox es de 160 mm. En el caso de los rodamientos de alta velocidad, la velocidad de los rodillos sigue siendo muy lenta y no sacude el pegamento.
El diámetro del rodillo de presión es de 150 mm, materiales especiales en la superficie, no se adhieren al pegamento, libre de limpiar.
