Máquina de laminado de litos con servomotor de alta velocidad

Servo motor de alta velocidad flauta automática corrugada etiqueta de hoja de cartón impresa Lito laminador

1Descripción del producto

1.1 Función:
El papel puede ser laminado con cartón para aumentar la resistencia y el grosor del material o efectos especiales.carteleras y otros fines.

1.2 Estructura:
A. Alimentador de papel superior: puede enviar pilas de papel de 120-800 gramos desde arriba.
B. Alimentación inferior: puede enviar cartón de 0,5 a 10 mm desde abajo.
C. Mecanismo de pegado: el agua pegada puede aplicarse al papel alimentado.
D. Organización reguladora - Adapta los dos papeles de acuerdo con las tolerancias establecidas.
E. El transportador presurizador... presiona el papel adjunto y lo transporta a la sección de entrega.

1.3 Principios:
El papel superior es enviado por el alimentador de papel superior y enviado al detector de arranque del mecanismo de posicionamiento para su detección.después de que el papel inferior esté recubierto con pegamento en la rueda de pegamento, el papel superior y el papel inferior se transmiten respectivamente a los detectores de papel síncrono en ambos lados, después de la detección,el controlador calcula el valor de error del papel y el papel inferior, y el dispositivo de servocompensación en ambos lados del papel compensa el papel a una posición predeterminada para el empalme, y luego presiona el transportador.La máquina preme el papel y lo transporta a la máquina de entrega para recoger el producto terminado.

1.4 Materiales aplicables:
Papel de pegamento --- 180 ~ 800 g/m de papel delgado, cartón.
Papel de fondo --- cartón de 0,5 a 10 m/m, cartón de una sola cara, papel ondulado de varias capas, cartón de perlas, cartón de panal de miel, cartón de espuma de poliestireno.
Se puede aplicar pegamento - resina, etc., valor de pH entre 6 ~ 8, al pegamento.

Parámetros:



Características estructurales:
◆ La adopción del sistema de control de transmisión líder en el mundo, sólo necesita introducir el sistema de ajuste automático de tamaño de papel.

◆ Instalación por computadora de alta velocidad, hasta 12.000 piezas por hora.

◆ Cabeza de suministro de aire de tipo Chuanliu, con cuatro conjuntos de boquillas delanteras y cuatro conjuntos de boquillas de succión.

◆ Feida Block adopta cartón de baja acumulación, que puede colocar el papel en el palet, y puede instalar un preempilador asistido por pista

◆ Utilice varios conjuntos de ojos eléctricos para conocer la posición avanzada de la línea de fondo,y hacer que el servomotor en ambos lados de la cara del papel para girar de forma independiente para compensar la alineación superior e inferior del papel, que es preciso y suave.

◆ El sistema de control electrónico de funcionamiento completo, que utiliza la interfaz hombre-máquina y la pantalla del modelo del programa PLC, puede detectar automáticamente las condiciones de funcionamiento y los registros de trabajo.

◆ El sistema automático de reposición de pegamento puede compensar automáticamente la pérdida de pegamento y cooperar con el reciclaje del pegamento.

Velocidad máxima: 12000 hojas/hora



INTRODUCCIÓN de la sucursal:
1. Alimentación con papel de fondo

Utilice el sistema de control eléctrico de servomotor importado, con succión de Japón NITTA
cinturón para hacer el inversor de potencia de succión, y cinturón limpio por rodillo de agua; patentado
tecnología para garantizar que el cartón y el cartón salgan sin problemas y con un funcionamiento simple.
2Mecanismo de alimentación de la hoja superior

Tanto la boquilla de elevación de papel como la de alimentación del alimentador automático dedicado a alta velocidad se pueden ajustar libremente para adaptarse tanto a papel delgado como grueso.Asegúrese de que el papel de alimentación superior funcione de forma rápida y sin problemas.
3. Sistema eléctrico

Diseñado de acuerdo con el requisito europeo CE, garantiza la estabilidad de la máquina, alta eficiencia y baja falla.como una advertencia, detección de errores, fallos y velocidad de operación, etc. en la pantalla a simple vista.
4. Parte previa a la adquisición

El sistema de pre-pillar con función preestablecida se puede configurar como tamaño de papel a través de la pantalla táctil y orientarse automáticamente para reducir el tiempo de configuración de manera eficiente.
5. Transmisión

Se adopta la correa síncrona de puertas junto con el rodamiento SKF como transmisión principal para garantizar la estabilidad.el valor del rodillo amortiguador y el valor del pegamento se puede ajustar fácilmente mediante un mango con un codificador mecánico.
6.Sistema de posicionamiento izquierda-derecha

7. Sistema de posicionamiento y rodillo de pegamento

El uso de varios conjuntos de sensor fotoeléctrico en la posición relativa de las hojas inferiores,
Control de las hojas superiores en ambos lados del servomotor para hacer una acción de compensación independiente, de modo que el posicionamiento preciso del papel superior y el papel inferior.
Rodillo de acero inoxidable, nunca oxida, después de una molienda estrecha,
garantizado la cantidad mínima de pegamento revestido uniformemente.
El rodillo inferior debe limpiarse con un rodillo de agua.
8. Sistema de operación de pantalla táctil

Adopta el control centralizado de la pantalla táctil, realiza el diálogo hombre-máquina con la interfaz hombre-máquina de alta resolución,y realiza el monitoreo dinámico en tiempo real de la operación y falla, lo que hace más conveniente ajustar y solucionar problemas

11. Sistema de succión grande para el papel de fondo

Este sistema es opcional, si sus productos con cartón, cartón ondulado, y 3 o 5 capas. puede elegir este sistema.
12. Sistema de lubricación automática

Lubricar el rodamiento regularmente para prolongar la vida útil del rodamiento
9. SISTEMA de alimentación del borde principal (opcional)

Este sistema es opcional, más adecuado para hojas de fondo grandes y gruesas.
10. Servoalimentador sin eje(En el caso de las empresas de servicios de telecomunicaciones)

Este sistema es opcional, más adecuado para hojas largas.
13. Vigilancia por vídeo (opcional)

Esta opción puede controlar el funcionamiento de la máquina, el operador no necesita caminar alrededor de la máquina con frecuencia.

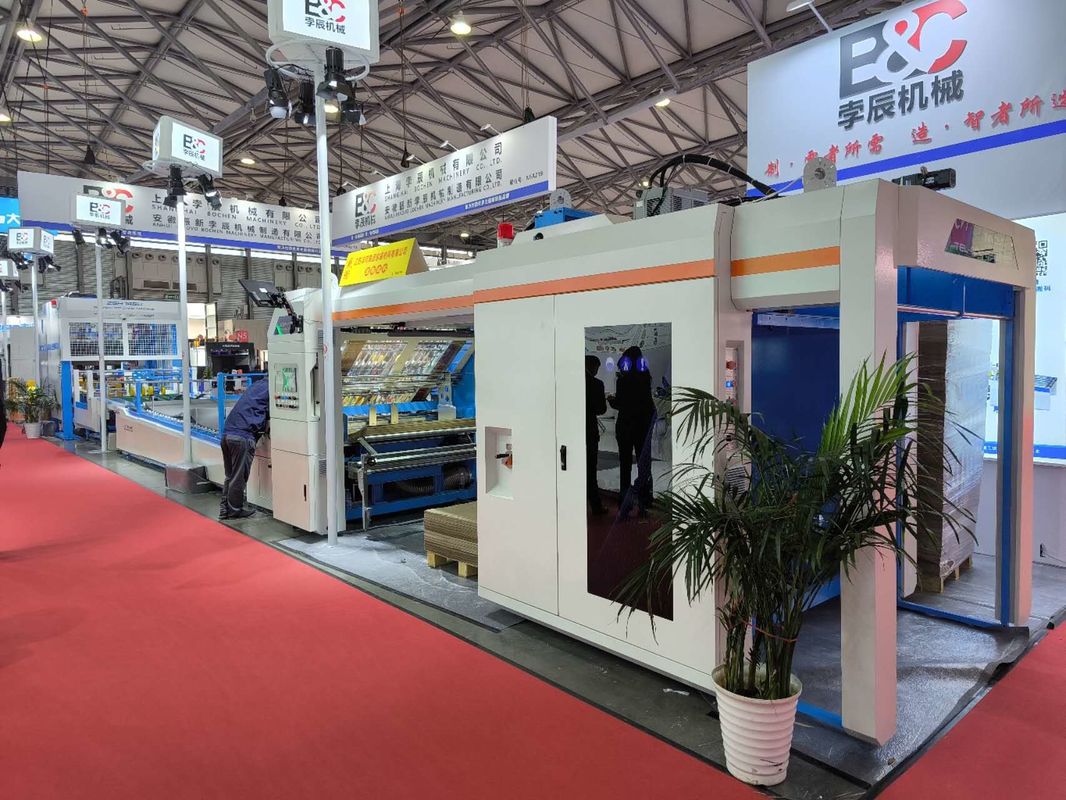

Imagen de la máquina
