Máquina que lamina 5ply tres de la flauta acanalada automática en un Multifuncational

Máquina automática de alta velocidad de la laminación de la flauta

Características de funcionamiento

●Esta máquina puede laminar la combinación de dos tableros acanalados y cualquier tipo de hoja superior junto. Puede producir dos - tablero de la capa (cartulina + cartulina), 3ply, 4ply, 5ply, 7ply y otros productos.

●Tipo que lamina: acanalado + acanalado + cartulina, acanaladas + acanaladas, acanaladas + cartulina, cartulina + cartulina, cartulina + tablero + cartulina grises, etc.

●Detección automática de papel superior e inferior, tecnología serva automática de la corrección. Haga la pista superior del papel automáticamente y quepa el papel inferior, y la exactitud es alta.

●El sistema que controla importado uso inferior del motor servo de la pieza de la alimentación de papel, con la correa de la succión de Japón NITTA y así como sistema de alimentación del borde de ataque.

●El estante multifuncional del papel inferior es conveniente para curvado acanalado.

●Rodillo de acero inoxidable grande del pegamento (160m m) con el anilox fino que muele para garantizar incluso el pegamento que cubre incluso en la cantidad mínima del pegamento.

●La plataforma de elevación de doble uso, podemos utilizar la estructura del pre-apilador para empujar pre - la pila de papel en la plataforma. Podemos también empujar la pila de papel directamente en la plataforma.

●Los materiales especiales del polietileno en la superficie del rodillo de capa y del rodillo de presión, pegamento se caen automáticamente apagado, fregando libremente.

●Utilice un sistema de circulación del pegamento para reducir pérdida del pegamento y para estabilizar efecto de la adherencia del pegamento.

●Uno - ajuste del tecleo de la máquina entera (apenas incorporar el tamaño del papel).

●Supervisión video.

Parámetros:

Características estructurales:

◆Adoptando el sistema de control principal de la transmisión del mundo, solamente necesidad a la auto-adaptación del sistema del tamaño del papel de la entrada.

◆Colocación de alta velocidad automatizada, hasta 12.000 pedazos por hora.

◆Chuanliu-tipo cabeza del suministro de aire, con cuatro sistemas de bocas delanteras y cuatro sistemas de bocas de la succión.

◆El bloque de Feida adopta la cartulina baja de la pila, que puede caber el papel a la plataforma, y puede instalar el pre-apilador pista-ayudado

◆Utilice los sistemas múltiples de ojos eléctricos para conocer la posición anticipada del fondo, y haga el motor servo a ambos lados del papel de la cara para girar independientemente para compensar la alineación del papel superior y más bajo, que es exacta y lisa.

◆El sistema de control electrónico en pleno rendimiento, usando la exhibición modelo del interfaz persona-máquina y del programa del PLC, puede detectar automáticamente condiciones de funcionamiento y expedientes del trabajo.

◆El sistema automático del relleno del pegamento puede compensar automáticamente el pegamento perdido y cooperar con el reciclaje del pegamento.

INTRODUCCIÓN DE LA RAMA:

1. ALIMENTACIÓN DE PAPEL INFERIOR


Sistema que controla eléctrico importado uso del motor servo, con la succión de Japón NITTA
correa para hacer el inversor de corriente de la succión, y correa limpiada por el rodillo del agua; Patentado
la tecnología a asegurar acanala y la cartulina sale suavemente y operación simple.


2. MECANISMO DE ALIMENTACIÓN SUPERIOR DE LA HOJA

La boca de elevación y de alimentación de papel del feedr dedicado auto de alta velocidad se puede ajustar libremente para ser adaptado al papel fino y grueso. Así como la bomba de Becker. Asegure el funcionamiento de papel de alimentación superior rápidamente y suavemente.


3. SISTEMA ELÉCTRICO

Diseñado del acuerdo con el requisito europeo del CE, asegure la estabilidad de la máquina, la eficacia alta y el fracaso bajo. Usando interfaz antropomecánico y combinación del PLC, exhiba toda la información, tal como advertencia, error para detectar, los fracasos, y velocidad de funcionamiento, etc en la pantalla de un vistazo.


4. PIEZA DE PRE-STACK

el sistema de la Pre-pila con la función preestablecida se puede fijar como tamaño del papel a través de la pantalla táctil y orientó automáticamente para reducir tiempo puesto eficientemente.



5. TRANSMISIÓN

Correa sincrónica de las puertas así como SKF que lleva como la transmisión principal se adopta para asegurar estabilidad. Ambos rodillos de presión, rodillo de humedecimiento y valor del pegamento se pueden ajustar fácilmente por la manija con el codificador mecánico.

sistema de colocación 6.Left-right




7. SISTEMA DE COLOCACIÓN Y RODILLO DEL PEGAMENTO


El uso de sistemas múltiples del sensor fotoeléctrico en la parte inferior cubre la posición relativa,
hojas superiores del control a ambos lados del motor servo para hacer la acción independiente de la remuneración, de modo que colocación exacta del papel superior y del papel inferior.
Rodillo de acero inoxidable, nunca moho, después estrecho de moler,
garantizó el pegamento de la cantidad mínima cubierto uniformemente.
Abajo del rodillo sea limpiado por el rodillo del agua.


8. SISTEMA DE LA OPERACIÓN DE LA PANTALLA TÁCTIL


Adopta el control centralizado de la pantalla táctil, realiza el diálogo antropomecánico con el interfaz antropomecánico de alta resolución, y realiza la supervisión dinámica en tiempo real de la operación y de la falta, haciéndolo más conveniente ajustar y localizar averías



9. SISTEMA DE ALIMENTACIÓN DE LEADING EDGE (OPTIONOL)


Este sistema está para la opción, más conveniente para las hojas inferiores de gran tamaño y gruesas.


10. ALIMENTADOR SERVO DE SHAFTLESS (OPCIONAL)


Este sistema está para la opción, más conveniente para las hojas largas del top del tamaño.

11 SISTEMA DE SUCCIÓN GRANDE PARA EL PAPEL INFERIOR (OPCIONAL)


Este sistema está para la opción, si sus productos con la cartulina, de cartón corrugado, y 3 o 5 capas. usted puede elegir este sistema.


12. SISTEMA LUBRICANTE AUTOMÁTICO (OPCIONAL)


Lubrique el transporte regularmente para prolongar la vida de servicio del transporte


13. SUPERVISIÓN VIDEO (OPCIONAL)


Esta opción puede supervisar el funcionamiento de la máquina, necesidad del operador que camina alrededor de la máquina con frecuencia.

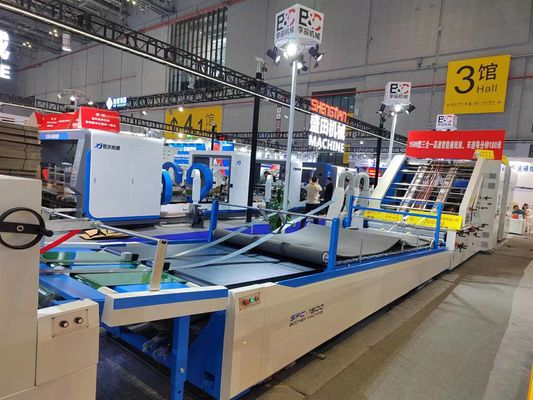

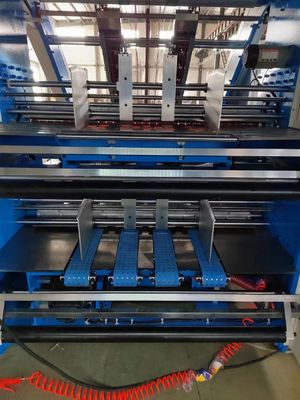

Imagen de la máquina
