Datos del producto:
|
| Papel máximo del tamaño: | 1500*1500m m | Pape mínimo del tamaño: | 360*380m m |
|---|---|---|---|
| Grueso superior de la hoja: | 150-800g | Después de ventas: | ayuda en línea |
| Alta luz: | Máquina de alta velocidad del laminador 20KW flauta,máquina de papel del laminador de la flauta de 1500*1500m m,Máquina que lamina de la flauta del CE para el papel |
||

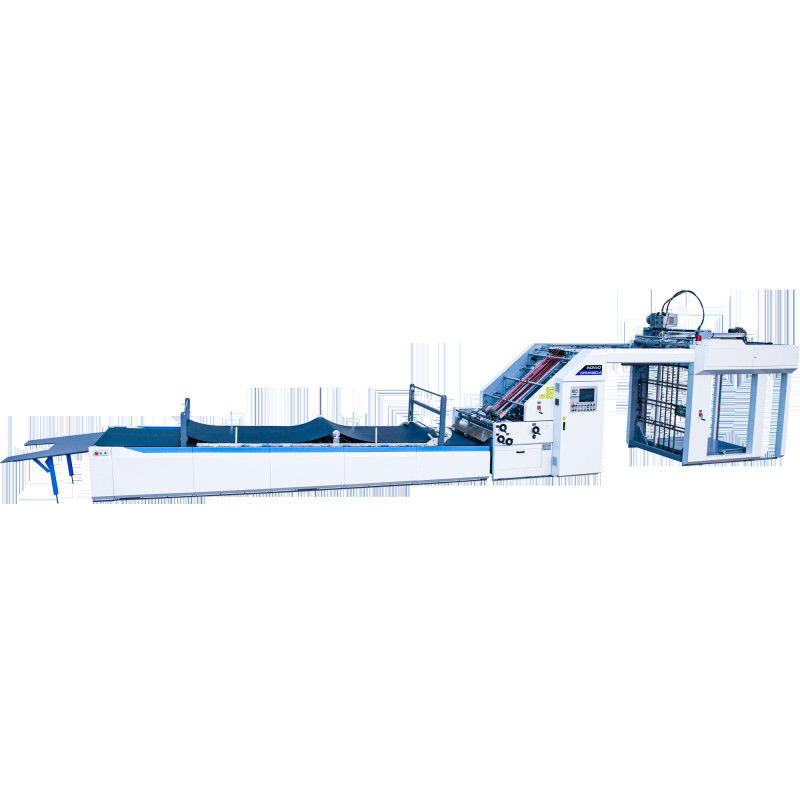

El papel superior es enviado por el alimentador del papel superior y enviado al detector del comienzo del mecanismo de colocación para la detección. Entonces el papel inferior se envía; después del papel inferior está cubierto con pegamento en la rueda del pegamento, el papel superior y el papel inferior se transportan respectivamente a los detectores síncronos de papel en ambos lados, después de la detección, el regulador calcula el valor del error del papel y del papel inferior, y el dispositivo servo de la remuneración a ambos lados del papel compensa el papel a una posición predeterminada para empalmar, y después presuriza la transportación. La máquina presiona el papel y lo transporta a la máquina de la entrega para recoger el producto final.
Función:
El papel se puede laminar con cartón para aumentar la fuerza y el grueso del material o de los efectos especiales. Después de cortar con tintas, puede ser utilizado para empaquetar las cajas, las carteleras y otros propósitos.
Parámetros
| Modelo | GFM1500-A | GFM1700-A | GFM1900-A | GFM2200-A |
| Tamaño máximo | 1500*1500m m | 1700*700m m | 1900*1900m m | 2200*2100m m |
| Tamaño mínimo | 380*380m m | 360*400m m | 500*500m m | 500*500m m |
| Papel superior | 150-800gsm | 150-800gsm | 150-800gsm | 150-800gsm |
| Papel inferior | 300gsm-10m m | 300gsm-10m m | 300gsm-10m m | 300gsm-10m m |
| 160meters/min | 160meters/min | 160meters/min | 160meters/min | |
| Velocidad máxima | 12000pcs/hour | 12000pcs/hour | 12000pcs/hour | 12000pcs/hour |
| Poder | 20kw | 20kw | 22kw | 22kw |
| Exactitud | ±1mm | ±1mm | ±1mm | ±1mm |
Materiales aplicables:
Papel superior --- 120 ~ papel de los 800g/m
Papel inferior--- ≤10mm ABCDEF ≥300gsm de cartón corrugado
Pegue - el pegamento del almidón de maíz, el pegamento blanco etc., valor de pH entre 6 ~ 8
Características estructurales:
Adoptando el sistema de control principal de la transmisión del mundo, solamente necesidad a la auto-adaptación del sistema del tamaño del papel de la entrada.
Colocación de alta velocidad automatizada, hasta 150m/min.
Alimentador de alta velocidad, con cuatro sistemas de bocas delanteras y cuatro sistemas de bocas de la succión.
El bloque de la alimentación adopta la cartulina baja de la pila, que puede caber el papel a la plataforma, y puede instalar el pre-apilador pista-ayudado
Utilice los sistemas múltiples de ojos eléctricos para conocer la posición anticipada del fondo, y haga el motor servo a ambos lados del papel de la cara para girar independientemente para compensar la alineación del papel superior y más bajo, que es exacta y lisa.
El sistema de control electrónico en pleno rendimiento, usando la exhibición modelo del interfaz persona-máquina y del programa del PLC, puede detectar automáticamente condiciones de funcionamiento y expedientes del trabajo.
El sistema automático del relleno del pegamento puede compensar automáticamente el pegamento perdido y cooperar con el reciclaje del pegamento.
CARACTERÍSTICAS
ALIMENTACIÓN DE LA HOJA 1.BOTTOM
Sistema que controla importado uso del motor servo, con la correa de la succión de Japón NITTA y el ventilador grande para asegurar la alimentación lisa de 2ply, de 3ply, de 4ply, de 5ply y de la cartulina.

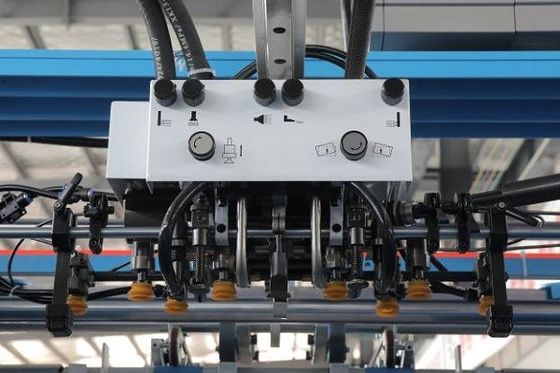

MECANISMO DE ALIMENTACIÓN DE LA HOJA 2.TOP
La boca de elevación y de alimentación de papel del alimentador dedicado auto de alta velocidad se puede ajustar libremente para ser adaptado al papel fino y grueso. Así como la bomba de Becker, asegure el funcionamiento de papel de alimentación superior rápidamente y suavemente.

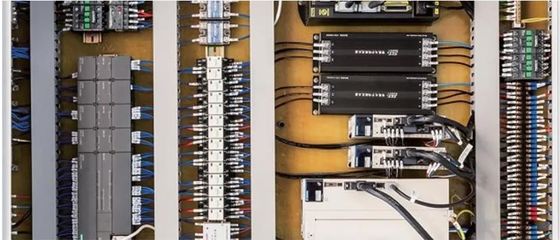

SISTEMA 3.ELECTRICAL
Diseñado y adoptar el regulador del movimiento del U.S.A Parker así como el sistema de servo de Yaskawa y el inversor, PLC de Siemens para asegurar funcionamiento de máquina a la velocidad y a la exactitud máximas como funcionamiento superior y estabilidad de funcionamiento.
PARTE 4.PRE-STACK
el sistema de la Pre-pila con la función preestablecida se puede fijar como tamaño del papel a través de la pantalla táctil y orientó automáticamente para reducir tiempo puesto eficientemente.
sistema 5.Transmission
Correa sincrónica de las puertas así como SKF que lleva como la transmisión principal se adopta para asegurar estabilidad. Ambos rodillos de presión, rodillo de humedecimiento y valor del pegamento se pueden ajustar fácilmente por la manija con el codificador mecánico.
6. SISTEMA DE COLOCACIÓN Y RODILLO DEL PEGAMENTO
Fotocélula así como sistema del módulo de Parker Dynamic y de servo de Yaskawa asegurar la exactitud de la orientación del papel superior e inferior. Rodillo de acero inoxidable del pegamento con el anilox fino que muele para garantizar incluso la capa del pegamento incluso en la cantidad mínima del pegamento.
RODILLO 7.GLUE:
El rodillo de acero inoxidable, nunca moho, después estrecho de moler, garantizó el amountglue mínimo cubierto uniformemente. Abajo del rodillo sea limpiado por el rodillo del agua.
SISTEMADEALIMENTACIÓNDELBORDEDE 8.LEADING(OPCIÓN)
Este sistema está para la opción, más conveniente para las hojas inferiores de gran tamaño y gruesas.
OPCIONES:
SISTEMA DE ALIMENTACIÓN DEL BORDE 1.LEADING
Borde de ataque asegurar de cartón corrugado grueso como 5 o 7 capas corridas suavemente incluso bajo muy curado de la condición.
ALIMENTADOR SERVO 2.SHAFTLESS
El alimentador servo de Shaftless se utiliza para la hoja extralarga en el movimiento flexible.
